一、機械間隙對O型圈有什么影響？

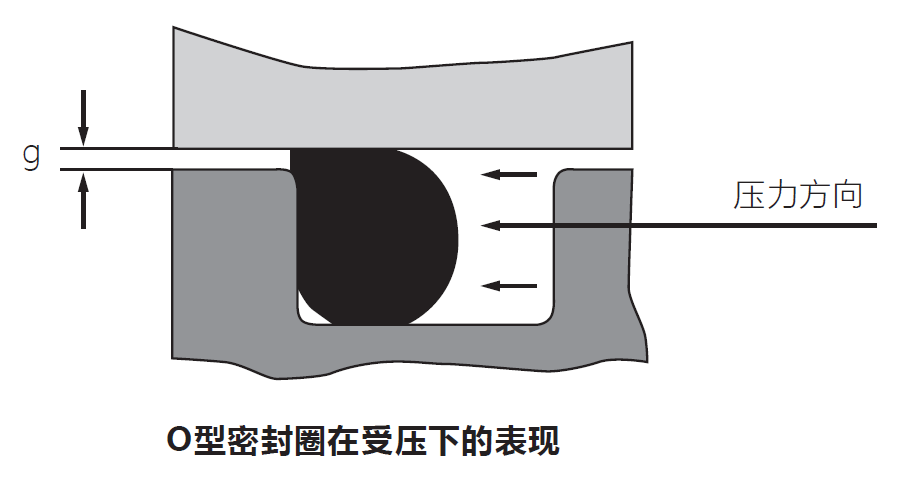

O型圈是否容易被擠壞很大程度上取決于機械部件之間的縫隙大小，以字母g表示，縫隙過大就會造成彈性體受擠損壞。

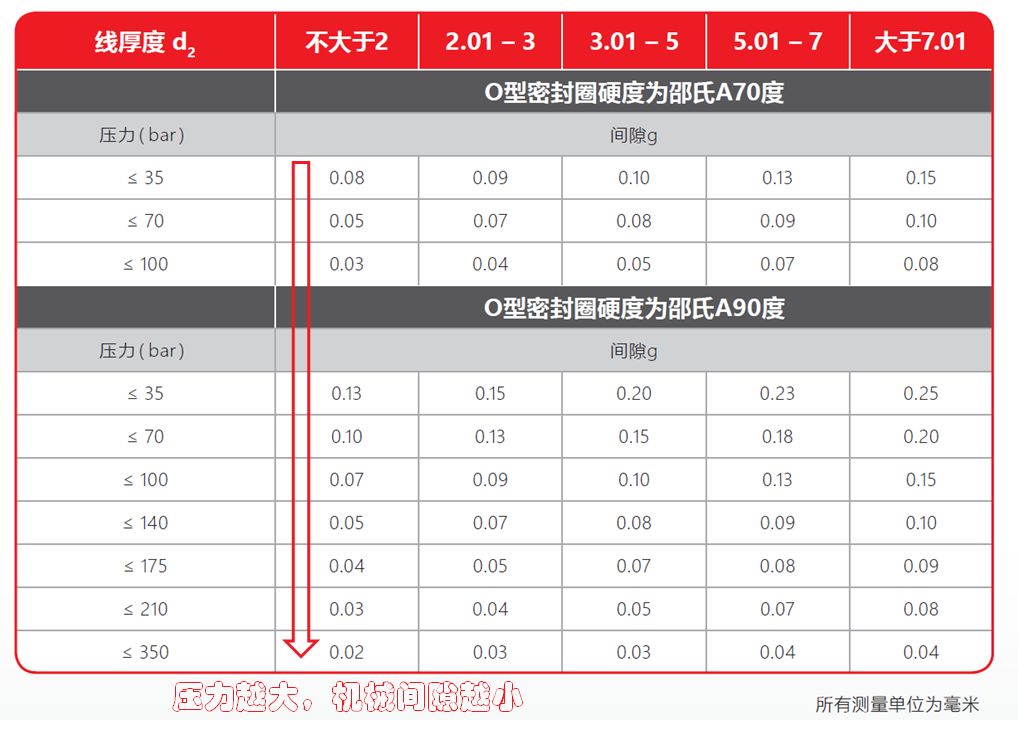

而機械間隙又取決于公差配合的選擇，加工工藝，裝配工藝等因素。除此之外，密封面間隙的壓力也是很關鍵的因素。下面給出O型圈線徑、所受壓力、機械間隙、硬度四者之間的關系表，可供設計時參考。粗略的看，總的設計原則就是——壓力越大，機械間隙就要越小。

二、溫度對O型圈有什么影響？

一般O型圈可以在一個很寬的溫度范圍內良好的工作。但這個溫度范圍是有限的，我們最關注溫度的上限值和下限值。

若溫度低于所謂的下限值（它有一個好聽的名字——玻璃轉化溫度），O型圈將失去彈性和機械強度。幸運的是這個過程是可逆的，也就是說在加熱后，O型圈的性能即可恢復。

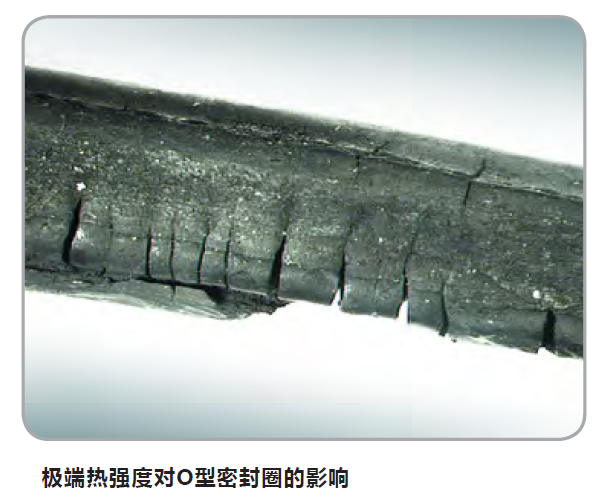

若溫度高于所謂的上限值，將導致O型圈分解，而且這個過程是不可逆的。

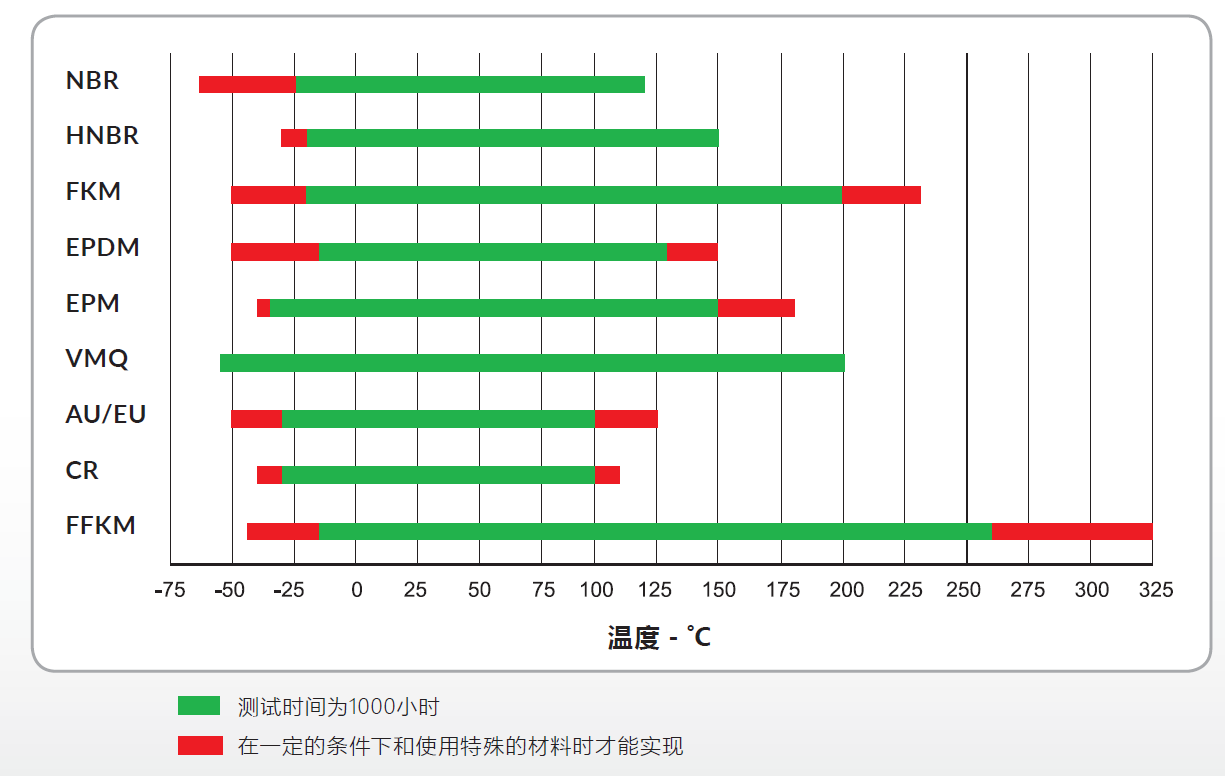

當然了，不同的密封介質，對O型圈的抗熱強度是不同的。比如100°?C?空氣溫度和100?°C油溫度對O型圈的抗熱強度要求是不同的。下表給出部分彈性材料的工作溫度范圍，以空氣為例。

三、密封介質的物理化學性質對O型圈有什么影響？

O型圈對各種密封介質的耐性是選型時非常重要卻容易被忽視的因素。這里主要指：物理上的和化學上的。

1、物理影響

主要是指O型圈在密封介質中的體積變化，即膨脹或縮小。

膨脹時，彈性體吸收介質，從而導致其性能指標改變，比如抗力強度和硬度降低。但這并不代表密封功能消失，只是過度的膨脹會導致溝槽被填滿，O型圈的機械功能喪失。

收縮時，密封介質中的某些成分，比如軟化劑被析出，使密封失效，最終導致泄漏。這種現象必須避免。

2、化學影響

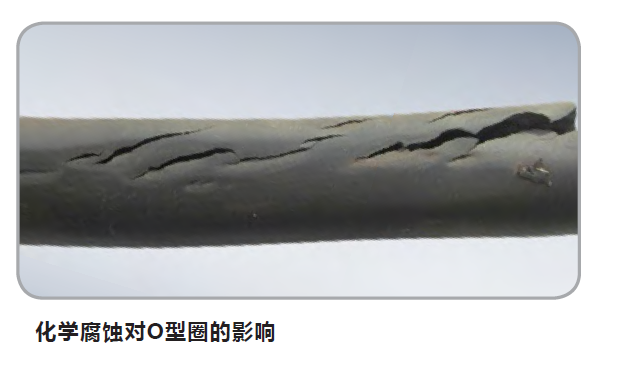

O型圈與化學物質相接觸，導致彈性體交聯斷裂，彈性體硬化和脆化，最終失去彈性。
